VEDETTE PASSAGERS 16M 85 PLACES

Cette vedette en Aluminium de 16.70 m de long et 4.60 m de large est destinée au Transport de Passagers. Elle est conçue pour une homologation aux normes françaises en maritime comme en fluvial.

Sa capacité totale est de 86 passagers (dont 58 en 3ème catégorie), en plus du pilote et trois hommes d’équipage.

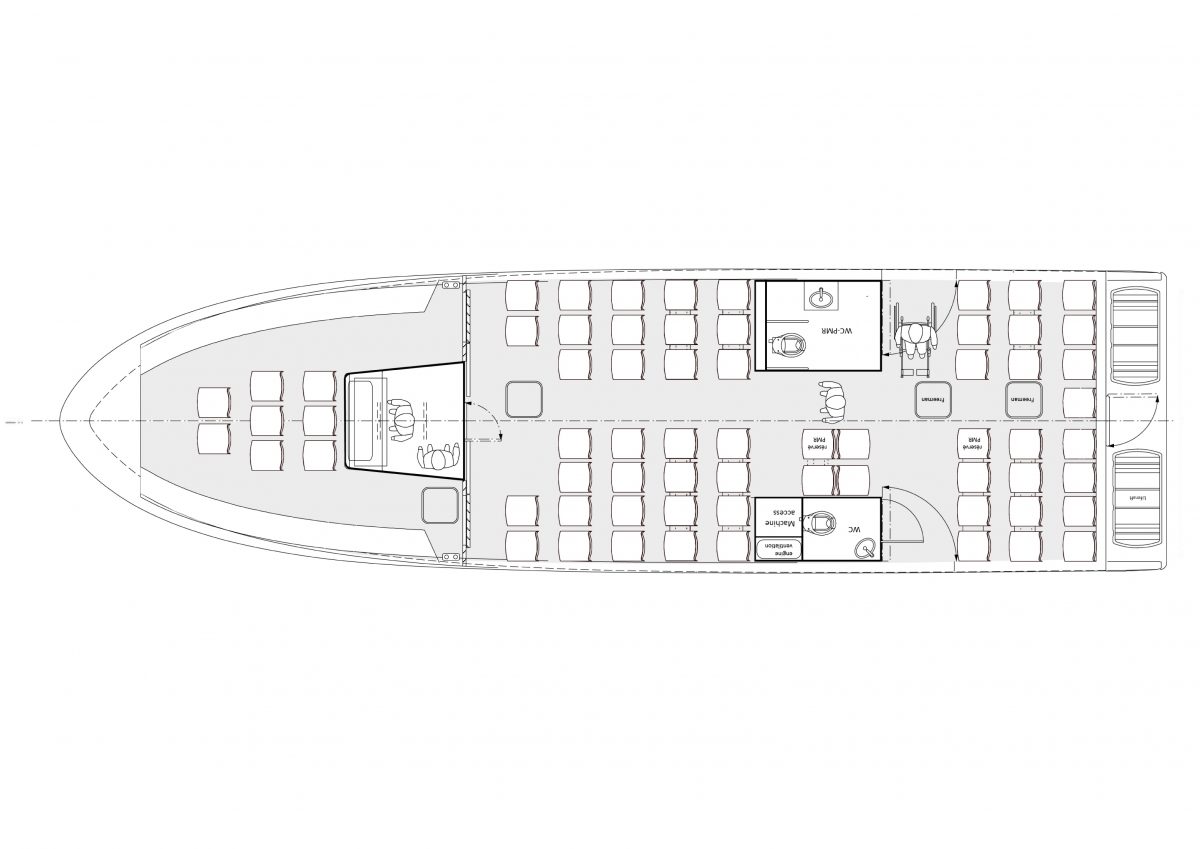

Son plan de pont rationnel et efficace permet une bonne circulation des passagers, un soin particulier a été apporté à la disposition et aux conforts des assises.

Des solutions d’amélioration de l’expérience passagers (propulsion 100% Electrique, Hybridation Parallèle, insonorisation) et de simplification de maintenance (panneaux de ponts sur vérins au dessus des moteurs, établi dans le compartiment avant, pompes de vidanges à poste, etc.) sont proposées par le chantier.

PROGRAMME DU NAVIRE

Monocoque semi planant destiné au transport de passagers

SPECIFICATIONS

  • Constructeur
  • ODC Marine
  • Architecte Naval
  • Eric JEAN
  • Matériaux de construction
  • Aluminium Marine

HOMOLOGATION

Navire à passagers division 223b de la règlementation française

  • Plans visés Bureau Veritas (FPO Nantes)
  • Suivi de construction Bureau Veritas
  • 2 voyages au chantier d’un inspecteur des Affaires Maritimes

CARACTERISTIQUES PRINCIPALES

  • Exploitation
  • 2000 h/an
  • Type de coque
  • Monocoque
  • Longueur hors-tout
  • 16.70 m
  • Longueur coque
  • 15.90 m
  • Longueur flottaison
  • 15.20 m
  • Bau
  • 4.60 m
  • Creux
  • 1.60 m
  • Tirant d’eau en charge
  • 1.25 m
  • Capacité passagers
  • 86 en 4ème catégorie / 58 en 3ème catégorie
  • Capacité eau douce
  • 130 L
  • Capacité eau noire
  • 2* 85 L

FONCTION PROPULSION

Diesel

  • Type de propulsion
  • Inboard Diesel
  • Puissance Max.
  • 2* Cummins QSL9 450 Ch @2100 rpm
  • Réducteurs
  • 2* ZF325-A
  • Capacité gasoil
  • 2* 700 L
  • Vitesse Max.
  • approx. 20 nœuds
  • Ventilation machine
  • 8000 m³/h
  • Ligne d’arbre, tourteaux, hélices
  • ZF
  • Panneaux de pont sur vérins au dessus des moteurs

FONCTION DIRECTION

  • Vérin et pompe hydraulique
  • LS
  • Capteur et indicateur d’angle de barre
  • By-pass hydraulique et barre de secours

AMENAGEMENT ET EQUIPEMENTS DE CONFORTS

  • Traitement acoustique et vibratoire
  • Vaigrages et finitions nid d’abeille aluminium plafond salon et timonerie
  • Vitres et fenêtres en timonerie et salon passagers
  • Système audio Fusion
  • Assises passagers confort en aluminium
  • Assise pilote confort
  • 2 toilettes dont 1 PMR
  • Eclairage LED

TRAITEMENT DE SURFACE

  • Œuvres mortes : Cycle peinture phase aqueuse à faible impact environnemental
    Finitions enduit époxy
  • Œuvres vives : cycle antifouling International Trilux 33

EQUIPEMENTS DE NAVIGATION

  • Centrale NSS9 evo2 GPS Simrad + Antenne GPS externe
  • Radar Simrad Halo 20
  • 2* VHF Simrad RS20S
  • 1 VHF portable GMDSS
  • Transpondeur SART Ocean Signal
  • Compas Lalizas
  • Balise EPIRB Ocean Signal

ACCOSTAGE & MOUILLAGE

  • Guindeau électrique Quick 1700 W
  • Mouillage réglementaire
  • Ancre à haute pouvoir de tenue Rocna

SOURCES D'ENERGIE ELECTRIQUE ET DISTRIBUTION

  • 2 packs démarrage Optima
  • 24V 75 Amp
  • 1 pack guindeau Optima
  • 24V 75 Amp
  • 1 pack batteries service
  • 24V 200 Amp
  • 1 pack batteries secours
  • 24V 150 Amp
  • 1 pack secours radio
  • 12V 110 Amp
  • 2 chargeurs de batteries
  • 24V 30 Amp

SECURITE SIGNALEMENT

  • Centrale Marinelec supervision des feux de navigation
  • Eclairages réglementaires

SECURITE INCENDIE

  • Centrale Marinelec détection incendie
  • Isolation salle machine vaigrage laine de roche Saint-Gobain
  • Système d’extinction Novec
  • Pompe attelée incendie sur un moteur + lance + diffuseur
  • Motopompe diesel secours incendie sur le pont
  • Equipement pompier réglementaire MED

SECURITE ENVAHISSEMENT

  • Centrale Marinelec pour surveillance niveau d’eau
  • Réseau assèchement sur pompe attelée à un moteur
  • Motompe diesel secours assèchement réliable au collecteur

SECURITE AVARIE

  • Drome de sécurité réglementaire
  • Largage pneumatique des radeaux depuis la timonerie

OPTIONS

Relatives à la motorisation

Upgrade Propulsion Hybride Parallèle

(adaptée aux traversées de zones protégées à la vitesse de carène)

  • Type de propulsion
  • Inboard Hybride
  • Puissance Max.
  • 2* Cummins QSL9 450 Ch @2100 rpm
  • Moteur électriques
  • 2* 80 kW
  • Capacité gasoil
  • 2* 800 L
  • Puissances batteries
  • 125 kWh
  • Type de batteries
  • Lithium Fer Phosphate
  • Chargeur de batteries
  • 380V / 30A
  • Vitesse Max. @diesel
  • approx 20 nœuds
  • Vitesse Max. @electrique
  • approx 8.5 nœuds
  • Vitesse de croisière @électrique
  • approx 6 nœuds
  • Autonomie @vitesse de croisière électrique
  • 3h à 6 nœuds
  • Système de monitoring de la vedette

Variante Propulsion 100% Electrique

(en remplacement de la propulsion diesel)

  • Type de propulsion
  • Inboard Electrique
  • Puissance Max.
  • 2* 80 kW
  • Puissances batteries
  • 2* 188 kWh
  • Type de batteries
  • Lithium Fer Phosphate
  • Chargeur de batteries
  • 380V / 2* 36 A
  • Vitesse Max. @électrique
  • approx. 8,5 nœuds
  • Vitesse de croisière @électrique
  • approx. 6 nœuds
  • Autonomie @vitesse de croisière électrique
  • 9h à 6 nœuds
  • Système de monitoring de la vedette

OPTIONS

Relatives aux équipements

  • Pont Flexiteek 2G
  • Propusleur d’étrave 8 kW
  • Code SCV
  • Centrale éléctro-hydraulique LS
  • Module pilote automatique Simrad + Gyrocompas
  • Bâches enroulables sur plage arrière
  • Panneaux solaires 1200 W
  • Système 8 caméras – Surveillance machine et aide à la navigation
  • Pompe / macérateur évacuation eaux noires 220V / 1kW Gianneschi
  • Pack amarrage 6 défenses Polyform F8 et 4 amarres polyamide 22mm de 16m
  • Pompe atelée avec rouet bronze en remplacement rouet néoprène
  • Sondeur Airmar SS60
  • Upgrade siège VIP toile tendue
  • Toile de remplacement

OPTION

Relatives à la connectivité

(Inclus dans les options Hybridation Parallèle et 100 % Electrique)

  • Système monitoring de la vedette sur écran tactile, avec accès à distance 3G

    Monitoring envahissements
    Monitoring feux de navigation
    Monitoring pack batteries service, secours, démarrage, guindeau/prop. étrave
    Monitoring réservoirs
    Monitoring moteur thermique
    Monitoring GPS
    Monitoring pack batteries lithium
    Monitoring moteurs électriques
    Monitoring isolation entre circuits électriques et coque
    Monitoring accélération verticale structure
    Connectivité 3G et interface armateur à distance
